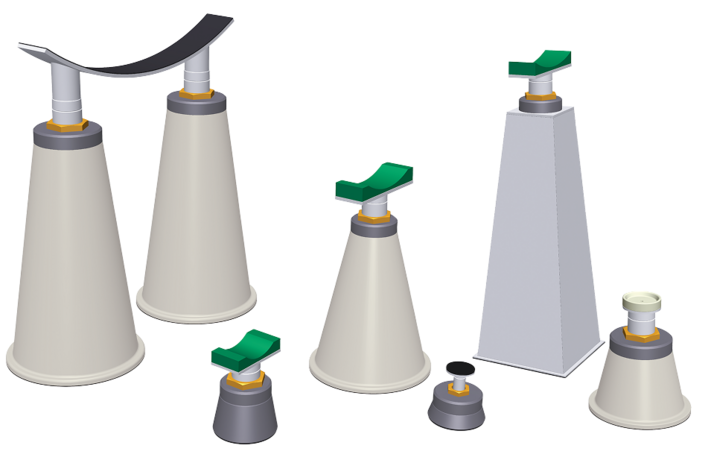

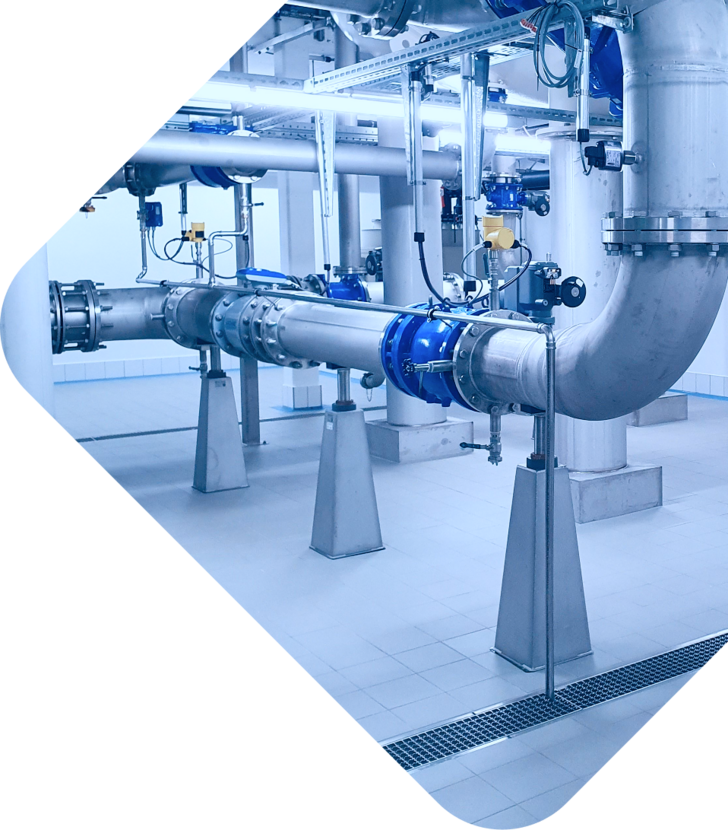

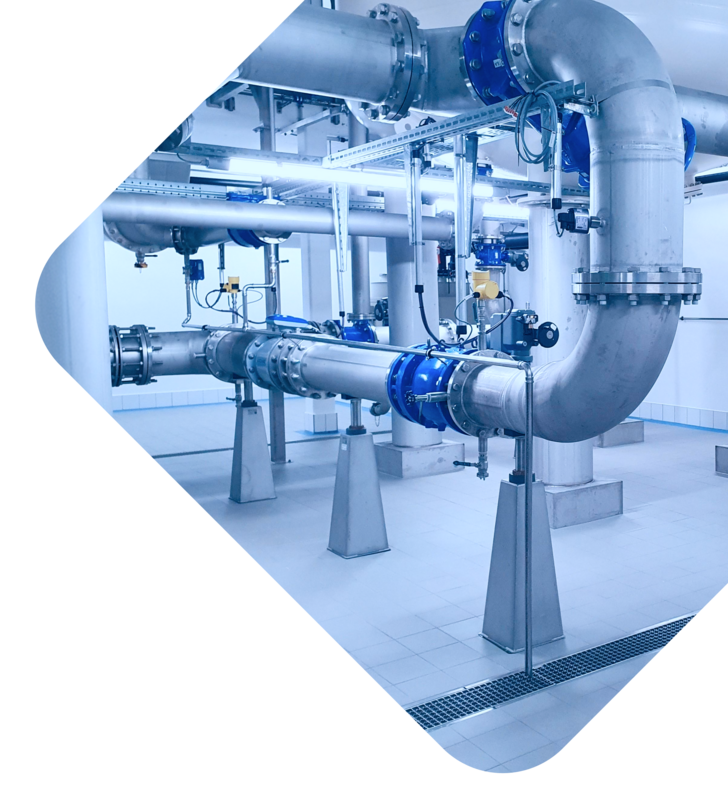

Rohrstützen für präzise Ausrichtung und stabile Lagerung von Rohrleitungen
Für Anlagen- und Rohrleitungsbau in Wasserwirtschaft und Industrie: höhenverstellbare Rohrstützen aus PVC, Aluminium oder Edelstahl – für DN 80 bis DN 1300.
Rohrleitungen sicher abstützen, ausrichten und lagern
Rohrleitungen müssen im Anlagenbau nicht nur getragen, sondern präzise ausgerichtet und dauerhaft stabil fixiert werden.
Gerade bei größeren Nennweiten und variierenden Bauhöhen stoßen einfache Rohrhalterungen schnell an ihre Grenzen. Rohrstützen bieten hier eine technisch saubere Lösung:
Sie ermöglichen eine sichere Lagerung, eine exakte Höheneinstellung und eine zuverlässige Lastverteilung – auch unter anspruchsvollen Bedingungen.

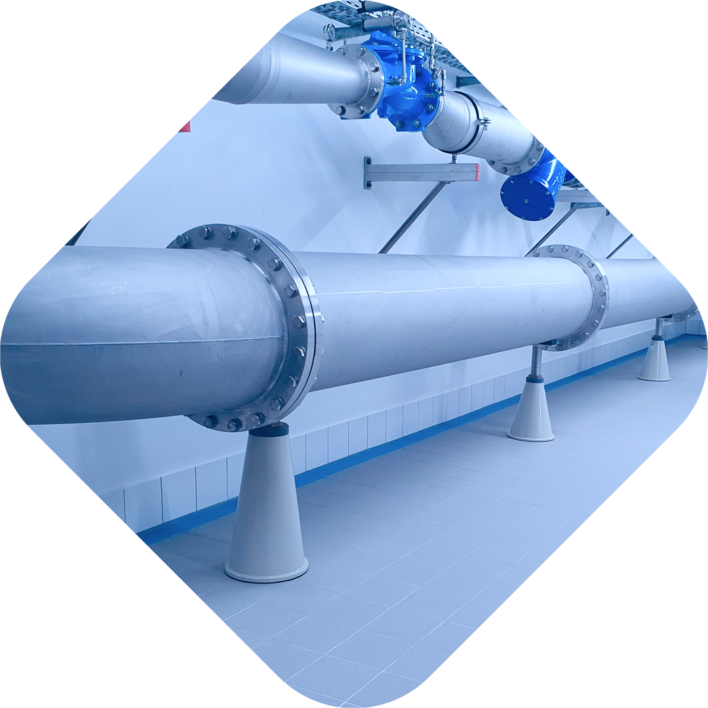

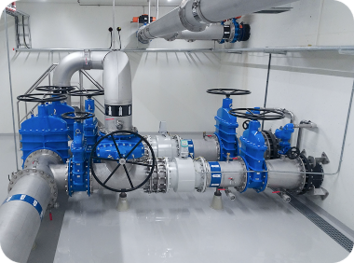

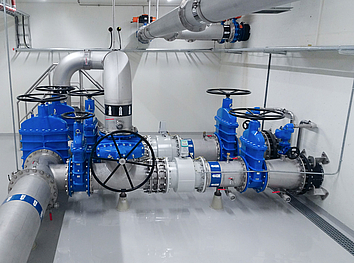

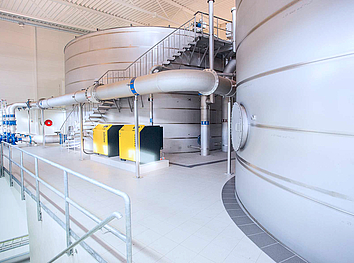

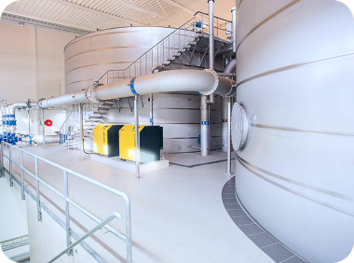

Rohrleitungsbau in Wasserwerken

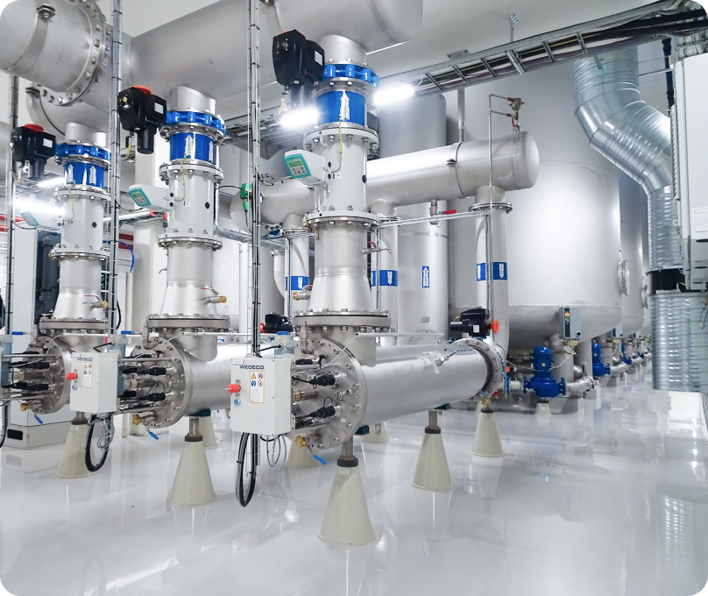

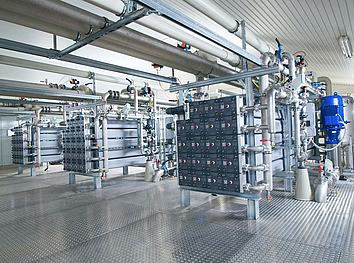

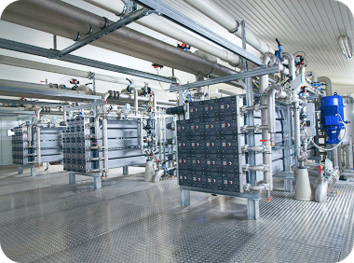

Anlagenbau in der Wasseraufbereitung

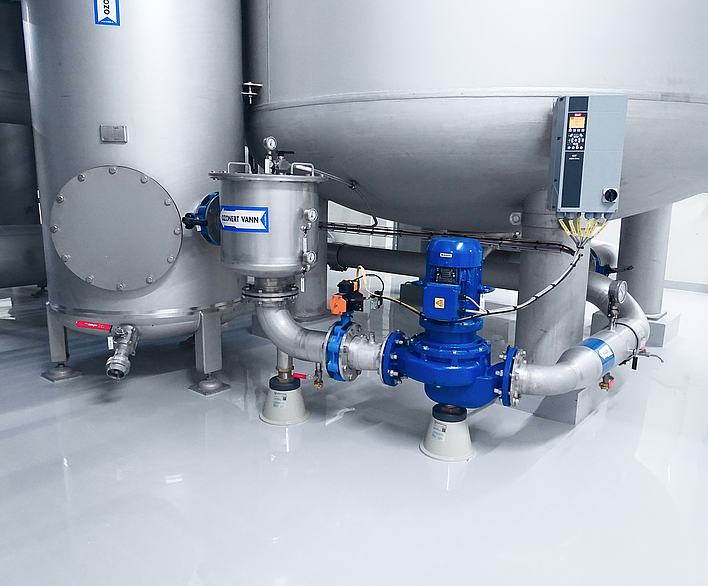

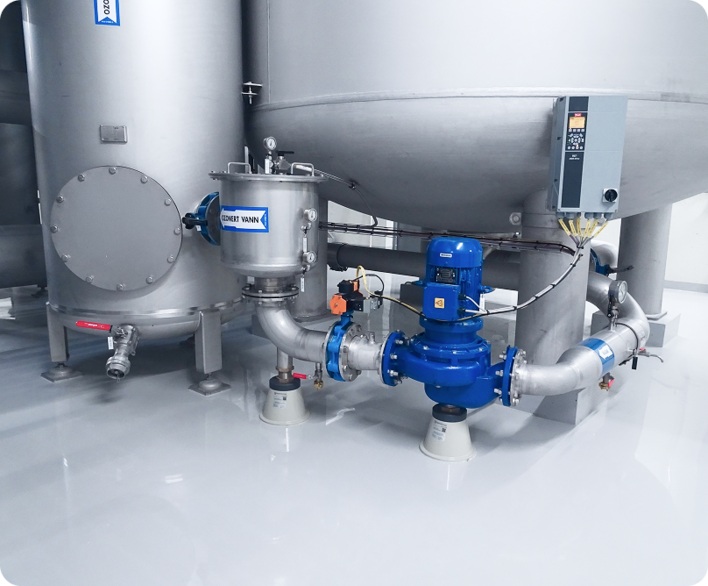

Unterstützung von Armaturen und Rohrleitungen

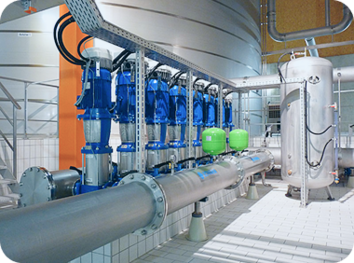

Einsatz im kommunalen und industriellen Anlagenbau

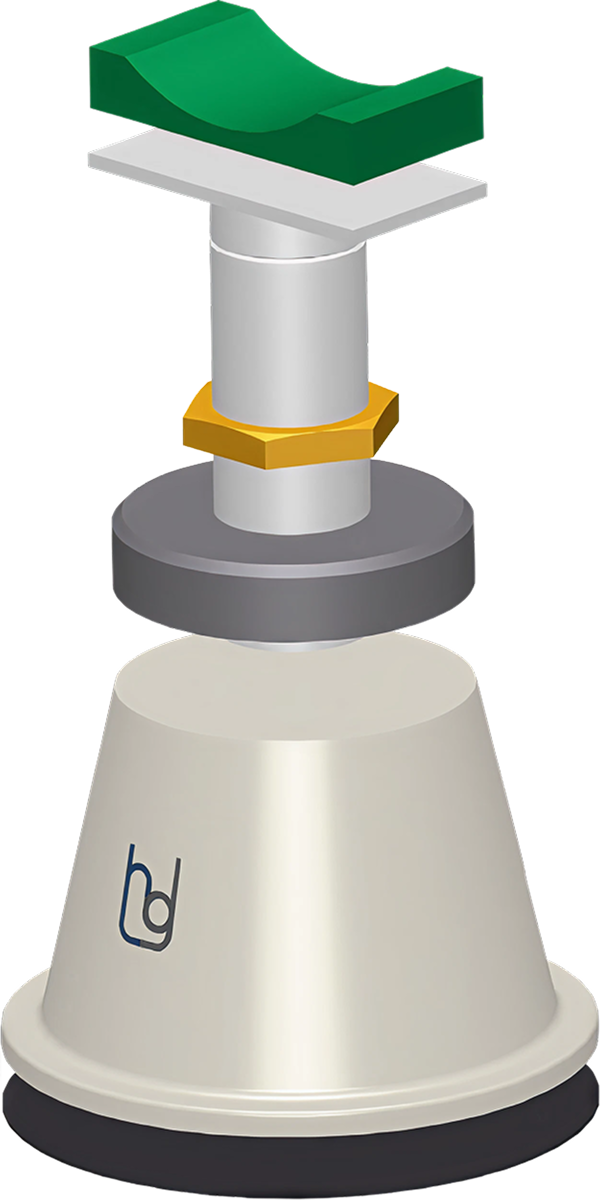

Rohrunterlage (Polypropylen)
Rohrunterlage (Polypropylen)
Eine Rohrunterlage aus Polypropylen ist eine leichte, robuste und chemisch beständige Auflage, die Rohre schützt und stabilisiert.
Es findet eine gleichmäßige Lastverteilung statt und gleichzeitig werden Geräusche und Vibrationen bei Armaturen gedämpft, was deren Lebensdauer erhöht.
Unterlagen sind für Rohre als Halbschale ausgeführt, Unterlagen für Armaturen als Platte
Lastaufnehmer (Edelstahl)
Lastaufnehmer (Edelstahl)
Ein Lastaufnehmer aus Edelstahl ist ein hochbelastbares Verbindungselement, das die Gewichtskräfte aus Rohrleitungen und Armaturen sicher aufnimmt, verteilt und kontrolliert in die Tragstruktur einleitet – und damit die Stabilität und Sicherheit des gesamten Rohrsystems gewährleistet.
Stellmutter (Rotguss)
Stellmutter (Rotguss)
Eine Stellmutter aus Rotguss ist ein korrosionsbeständiges Einstellelement, das im Rohrleitungsbau zur präzisen Höhen- und Lagejustierung von Rohr- und Armaturenunterstützungen dient.
Es besteht somit die Möglichkeit der Feinjustage bei Montage, auch zum Ausgleich von Bautoleranzen.
Zwischenstück (PVC/Alu*)
Zwischenstück (PVC/Alu*)
Ein Zwischenstück ist ein Verbindungselement, das als Abstands-, Verbindungs- oder Übergangsteil dient und dabei mechanische Stabilität mit Materialtrennung kombiniert.
Standardausführung: PVC
Sonderausführung: Alu
*Sonderausführung
Grundkörper (PVC, Aluminiumkokillenguss, Edelstahl)
Grundkörper (PVC, Aluminiumkokillenguss, Edelstahl)
Der Grundkörper ist das tragende Basisteil einer Rohr- und Armaturenunterstützung. Man kann ihn sich als das „Fundament der Halterung“ vorstellen.
Grundkörper PVC | bei Höhen 100 mm - 225 mm
Grundkörper Aluminiumkokillenguss | bei Höhen 225 mm bis 750 mm
Grundkörper Edelstahl | bei Höhen größer 750 mm
Elastische Manschette (EPDM, Perbunan)
Elastische Manschette (EPDM, Perbunan)
Eine elastische Manschette ist ein flexibles Dämpfungs- und Dichtungselement, das Schwingungen reduziert und Bewegungen ausgleicht.
EPDM (Ethylen-Propylen-Dien-Kautschuk)
Perbunan (NBR – Nitrilkautschuk)
Grundkörper PVC: Perbunan
Grundkörper Aluminiumkokillenguss: EPDM
Grundkörper Edelstahl: Perbunan
Bereit für Ihr Projekt?
Finden Sie die passende Rohrstütze für Ihre Anwendung – abgestimmt auf Nennweite, Bauhöhe und Einsatzbereich.
Gerne unterstützen wir Sie bei der Auswahl der richtigen Ausführung und beantworten technische Fragen zu Ihrem Projekt.
Welche Rohrstützen gibt es für unterschiedliche Bauhöhen und Rohrdurchmesser?
Abhängig von der Unterstützungshöhe bestehen die Grundkörper aus PVC, Aluminium oder Edelstahl. Wählen Sie zwischen extrem korrosionsbeständigem PVC/Aluminium oder massiven Edelstahlausführungen. Unser modulares System deckt Nennweiten von DN 80 bis DN 1300 ab und lässt sich präzise auf Ihre statischen Anforderungen und Platzverhältnisse abstimmen.

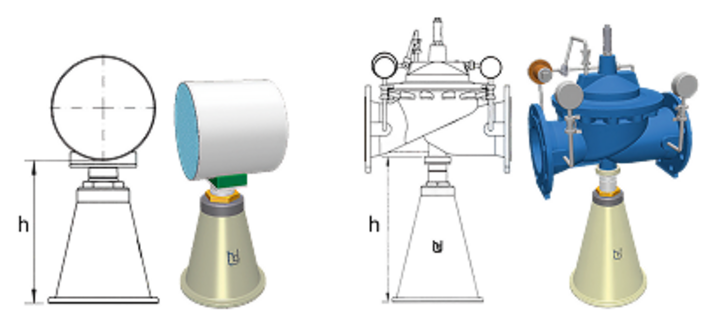

Typen und Lieferbereich
| Typ | Höhe | Max. DN | Ausführung |
|---|---|---|---|

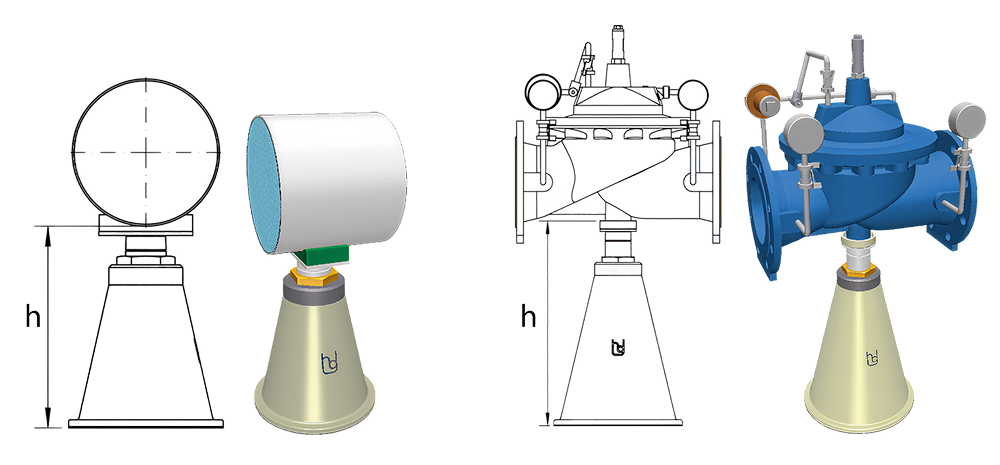

| RFS1 | 100 - 150 mm | 600 mm | UNO |
| RFS2 | 150 - 225 mm | 600 mm | UNO |

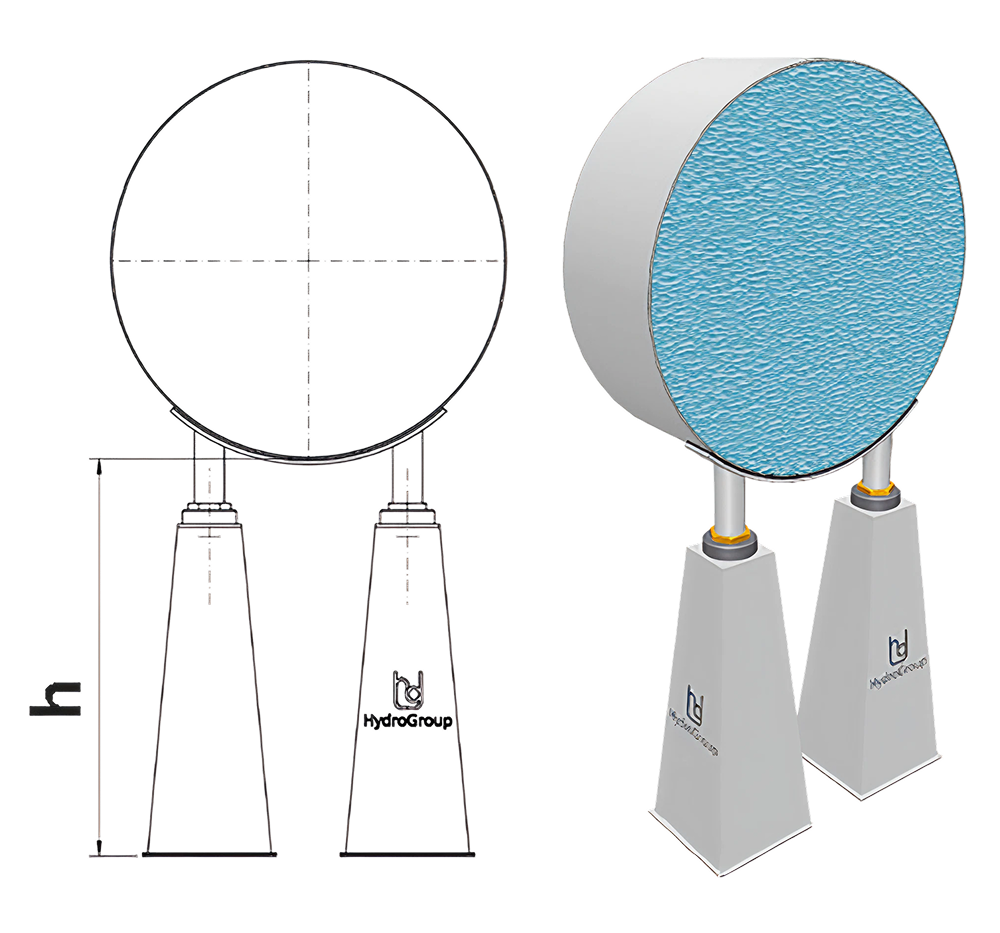

| RFN | 225 - 300 mm | 1300 mm | UNO / DUO |
| RFA | 300 - 450 mm | 1300 mm | UNO / DUO |
| RFB | 450 - 600 mm | 1300 mm | UNO / DUO |
| RFC | 600 - 750 mm | 1300 mm | UNO / DUO |
| Typ | Höhe | Max. DN | Ausführung |
|---|---|---|---|
| RFS1 | 100 - 150 mm | 600 mm | UNO |
| RFS2 | 150 - 225 mm | 600 mm | UNO |
| RFN | 225 - 300 mm | 1300 mm | UNO / DUO |
| RFA | 300 - 450 mm | 1300 mm | UNO / DUO |
| RFB | 450 - 600 mm | 1300 mm | UNO / DUO |
| RFC | 600 - 750 mm | 1300 mm | UNO / DUO |
Wir fertigen Rohrstützen auch in individuellen Sonderhöhen und für projektspezifische Anforderungen.
Gerne unterstützen wir Sie bei der Auswahl der passenden Ausführung oder stellen Ihnen technische Unterlagen zur Verfügung.

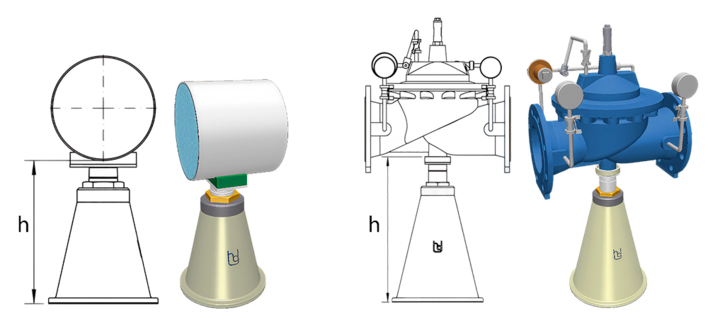

Ausführung der Rohrstützen
Maximale Stützlast:
DN 80 bis DN 125: 30 kN DN 150 bis DN 600: 60 kN
Maximale Stützlast:
DN 80 bis DN 125: 30 kN DN 150 bis DN 600: 60 kN
Erfahrung, die trägt. Qualität, die bleibt.
Rohrstützen für anspruchsvolle Anwendungen im Anlagenbau
Seit Jahrzehnten entwickelt und fertigt die HydroGroup® Komponenten für den Einsatz in der Wasserwirtschaft und im industriellen Anlagenbau.
Unsere Rohrstützen sind auf hohe Belastungen, präzise Ausrichtung und eine dauerhaft stabile Lagerung ausgelegt.
Präzision ohne Kompromisse
Jede Rohrstütze ist so konstruiert, dass sie den Anforderungen im Betrieb zuverlässig standhält – von der Materialauswahl bis zur finalen Ausführung.
Das Ergebnis sind langlebige Lösungen für den Einsatz unter anspruchsvollen Bedingungen.
Zertifizierte Sicherheit
Fertigung und Qualitätssicherung erfolgen nach etablierten Normen und gewährleisten eine zuverlässige Auslegung.
Für dauerhafte Belastung ausgelegt
Rohrstützen sind für den langfristigen Einsatz in Anlagen der Wasser- und Abwassertechnik konzipiert.
FAQ
Sie haben spezifische Anforderungen an Statik, Material oder Sondermaße? Hier finden Sie schnelle Antworten auf die wichtigsten Fragen unserer Kunden. Für alles Weitere stehen Ihnen unsere Projektingenieure persönlich zur Verfügung.
Eine Rohrstütze dient zur sicheren Lagerung, Ausrichtung und Fixierung von Rohrleitungen im Anlagenbau.
Rohrstützen sind für Nennweiten von DN 80 bis DN 1300 verfügbar.
Standardhöhen reichen von 100 mm bis 1350 mm, Sonderhöhen sind möglich.
Ja, sie lassen sich während der Montage präzise einstellen – auch unter Last.
PVC, Aluminium und Edelstahl – je nach Bauhöhe und Einsatzbereich.
Ja, STEP- und SAT-Dateien sind verfügbar.
