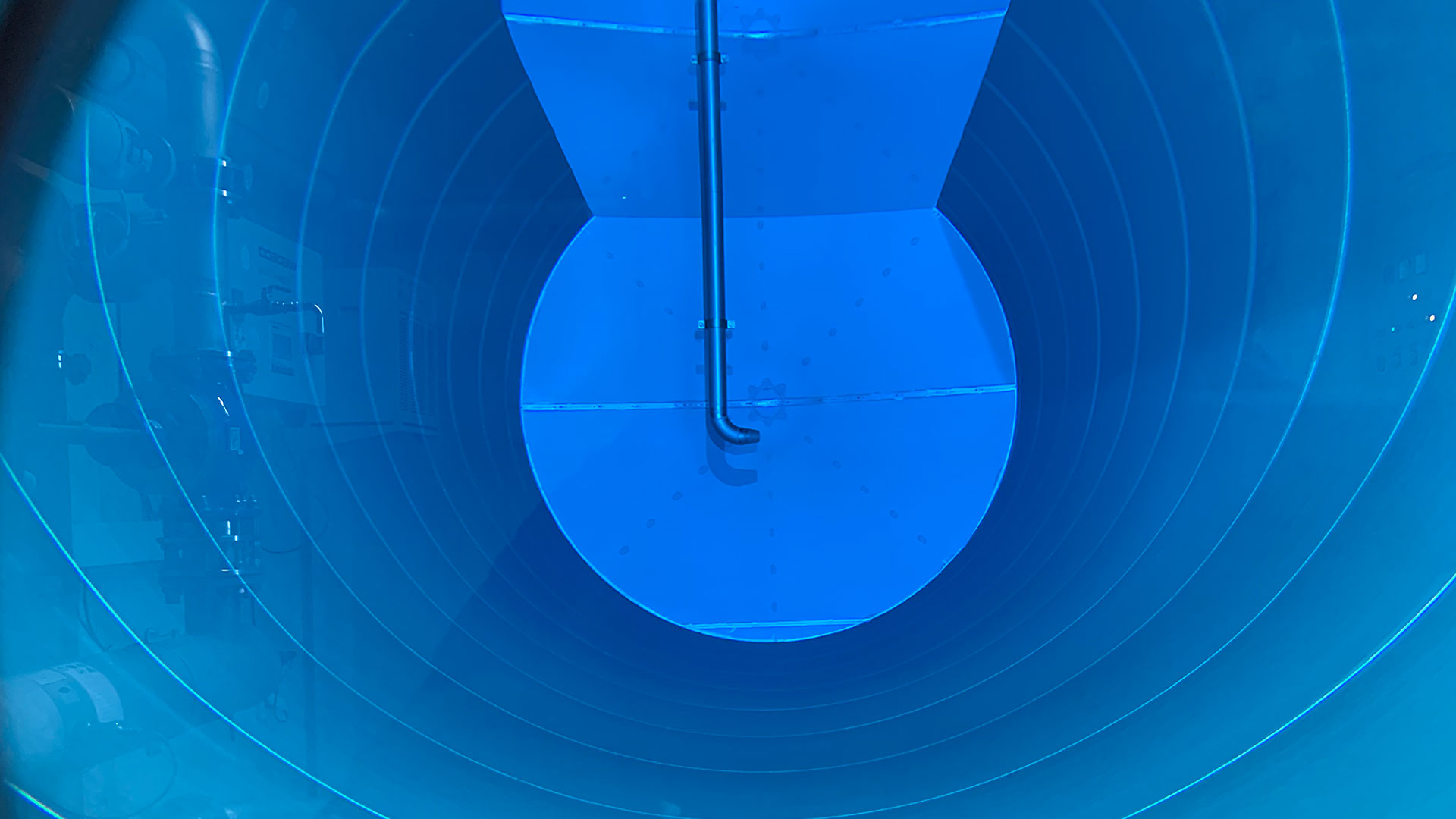

Blick durch Schauglas in gefüllten Rohrbehälter
Rohrbehälter nach Erdübderdeckung
Rohrbehälter als Quellsammelschacht
Innenansicht Installationsraum Rohrbehälter
Rohrbehälter nach Fertigung
Rohrbehälter zum Transport vorbereitet

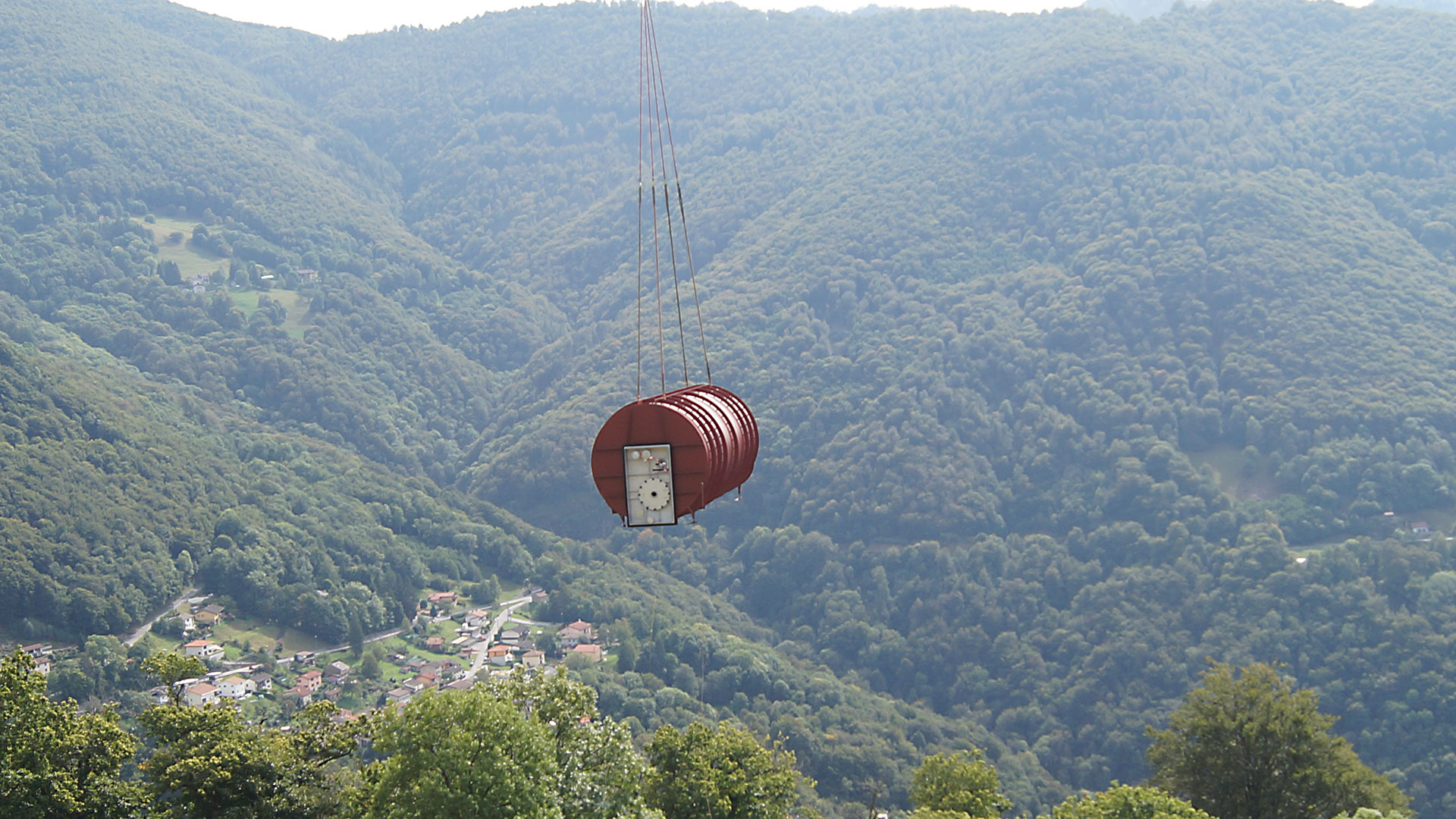

Rohrbehälter Transport mit Helikopter

Rohrbehälter aus Edelstahl

Rohrbehälter aus Edelstahl sind die ideale Lösung und Garant für einen maximalen Erhalt der Wasserqualität. Edelstahl ist inert und hat sich im Bereich der Trinkwasserspeicherung mit im Gebäude aufgestellten HydroSystemTanks® längst bewährt.

Für Einsatzfälle, in denen keine Gebäude mit stehenden Tanks errichtet werden können oder für kleinere Speicheranlagen, können liegende, erdüberdeckte Rohrbehälter in unterschiedlichen Ausführungen eingesetzt werden. Die eigentliche Wasserspeicherung erfolgt dabei in einem oder mehreren Rohrbehältern aus Edelstahl in Qualität Duplex 1.4162 (Lean Duplex). Die gebeizten und passivierten Edelstahlbehälter können zum Schutz der Außenhaut - je nach Einbausituation - komplett mit einem hochwertigen Schutzanstrich versehen werden oder mit Drainagevlies geschützt werden.

HydroSystemTanks®als Rohrbehälter gibt es in verschiedenen Ausführungen:

  • HST-L: Ein Speicherbehälter mit einem integrierten Bedienraum / Installationsraum
  • HST-LB: Ein Speicherbehälter mit Betonraumzelle als Bedienraum / Installationsraum
  • HST-LB/DUO oder TRIO: Zwei oder drei Speicherbehälter mit Betonraumzelle als Bedienraum / Installationsraum

Rohrbehälter mit integriertem Installationsraum HST-L

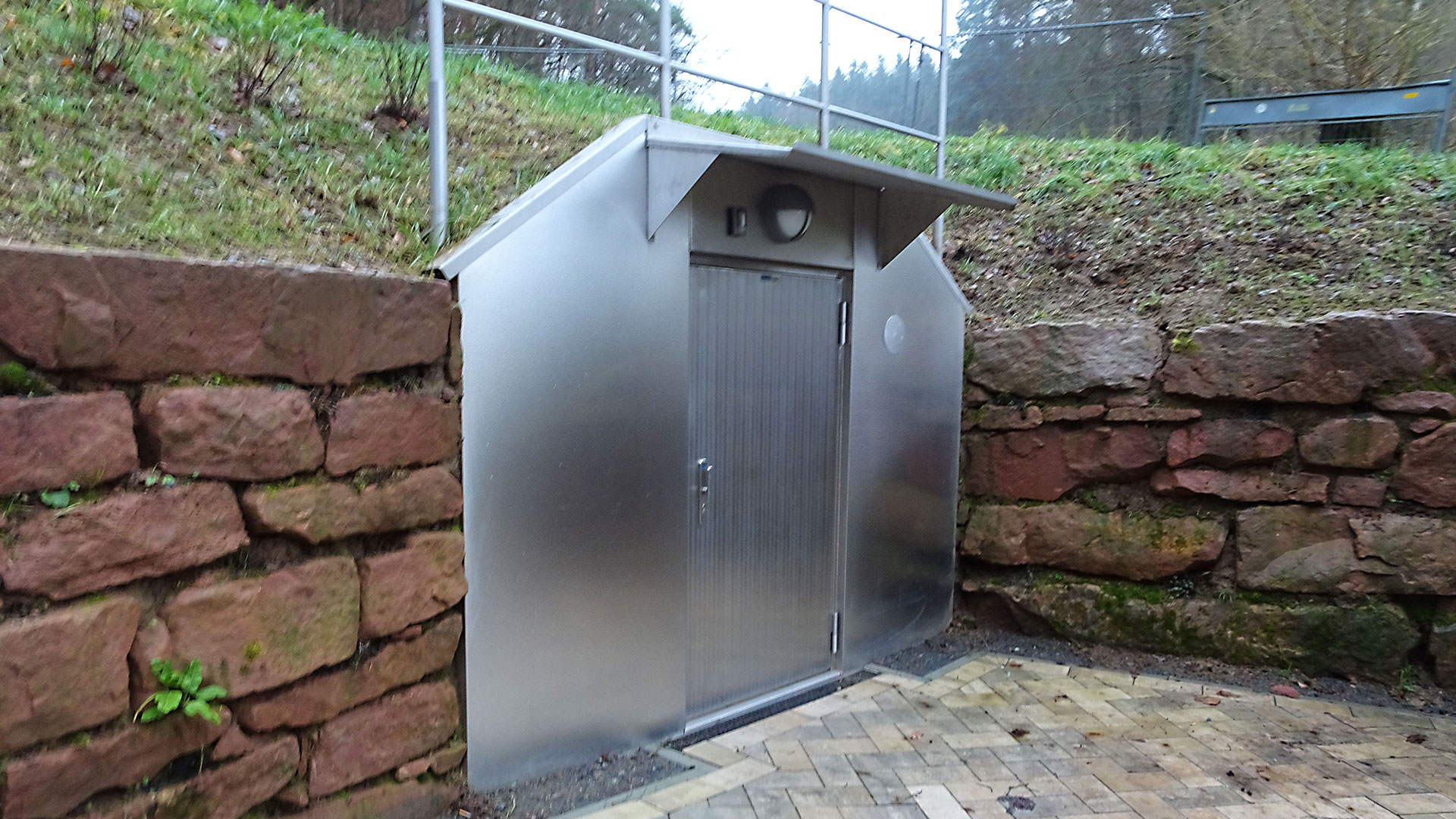

Bei diesem Rohrbehälter ist der Installations- und Bedienungsraum im Behälter integriert. Der Zugang in den Installationsraum erfolgt entweder über einen Dom von oben oder über eine ebenerdig angeordnete Türe. Die Größe des Bedienungsraumes wird dem Platzbedarf für die Installation angepasst. Ein Zugang in den Speicherbehälter ist über ein Mannloch vom Bedienungsraum aus möglich. Die Belüftung erfolgt über einen Hochleistungsfilter – direkt oder über den siphonierten Behälterüberlauf. Die integrierte Beleuchtung mit Schauglas erlaubt eine hervorragende optische Kontrolle des Behälterinhalts. Im Falle von zwei erforderlichen Rohrbehältern wird der Installationsraum mittig angeordnet.

Rohrbehälter mit Betonraumzelle HST-LB

Bei diesem Rohrbehälter wird der Installations- und Bedienungsraum durch eine großzügig dimensionierte Betonraumzelle in Fertigbauweise realisiert. Alle Anschlüsse und das Mannloch DN 800 in den Behälter sind in einem rechteckigen Anschlussfeld zusammen geführt. Der Zugang in den Bedienraum erfolgt ebenerdig über eine Türe. Die Größe des Bedienungsraumes wird dem Platzbedarf für die Installation sowie der Anordnung der Speicher angepasst. Für den Behälteranschluss werden vorgefertigte Edelstahlzargen einbetoniert. In diese Zarge wird das Anschlussfeld des Rohrbehälters eingeführt und dieses umlaufend mit der Zarge vollständig verschweißt.
Beispiel:
Rohrbehälter Typ HST-LB UNO mit Betonraumzelle

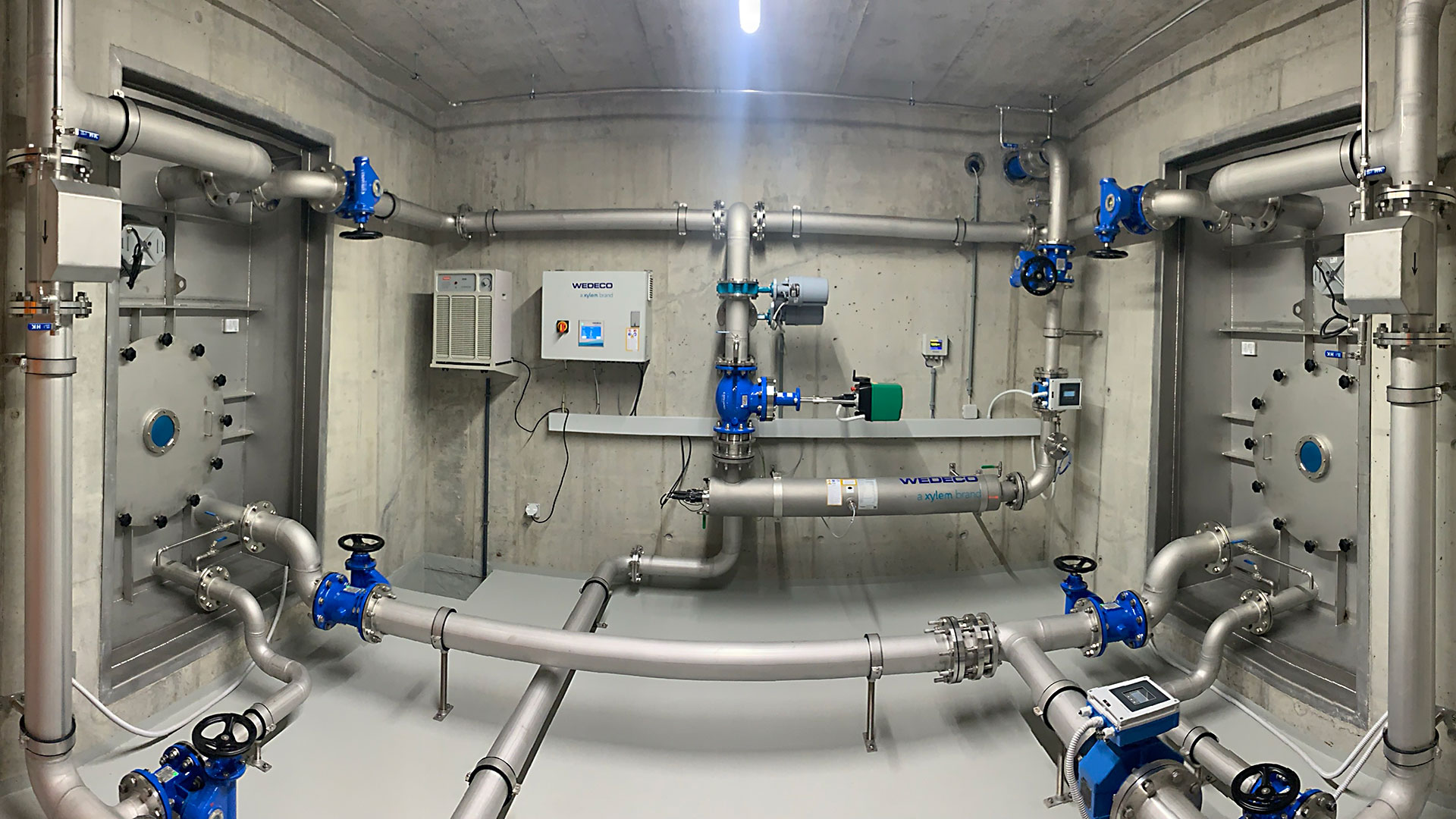

Mehrere Rohrbehälter mit Betonraumzelle HST-LB/DUO

Die Behälteranlagen HST-LB/DUO (oder TRIO) verfügen über 2 oder 3 Rohrbehälter und eine vorgelagerte Raumzelle in Beton-Fertigbauweise. Diese Ausführung ist für Behälteranlagen bis zu 3 x 100 m³ lieferbar.
Beispiel:
Rohrbehälter Typ HST-LB DUO mit Betonraumzelle

Daten Einzelbehälter

Volumen V [m³] 15 30 45 60 75 90 100
Zylindrische Länge L [m] 2,0 4,0 6,0 8,0 10,0 12,0 13,7
Transportlänge ca. [m] 3,0 5,0 7,0 9,0 11,0 13,0 14,7

Angepasste Lösungen durch modulares System

Mehrere Rohrbehälter können auf verschiedene Arten miteinander kombiniert werden. So kann eine auf die jeweiligen geografischen Verhältnisse optimale Lösung kreiert werden.

Weitergehende Informationen zu den Rohrbehältern entnehmen Sie bitte den pdf-Dateien im Downloadbereich. Die möglichen Anfahrts-und Transportwege sind entscheidungsrelevante Größen und vorab zu klären. Gerne unterstützen wir Sie bei der Projektierung.

Rufen Sie uns an und wir entwickeln gemeinsam mit Ihnen die beste Lösung.
