Rohrstützen
Die handlichen Rohr- und Armaturenunterstützungen ermöglichen eine schnelle und einfache Montage. Dank der unter Last höhenverstellbaren Ausführung lassen sich Rohre und Anlagenkomponenten präzise ausrichten und besonders zeitsparend installieren.
Der konusförmige Grundkörper aus PVC, Aluminium oder Edelstahl mit verstärktem Fußwulst und elastischer Unterlage sorgt für hohe Standsicherheit sowie eine optimale Lastverteilung.
Die Werkstoffe sind optimal auf die Anforderungen in der Wasserwirtschaft und in der Industrie abgestimmt.
Die zu unterstützenden Höhen können zwischen 100 mm und 1350 mm liegen, bei Nennweiten von DN 80 bis DN 1300.

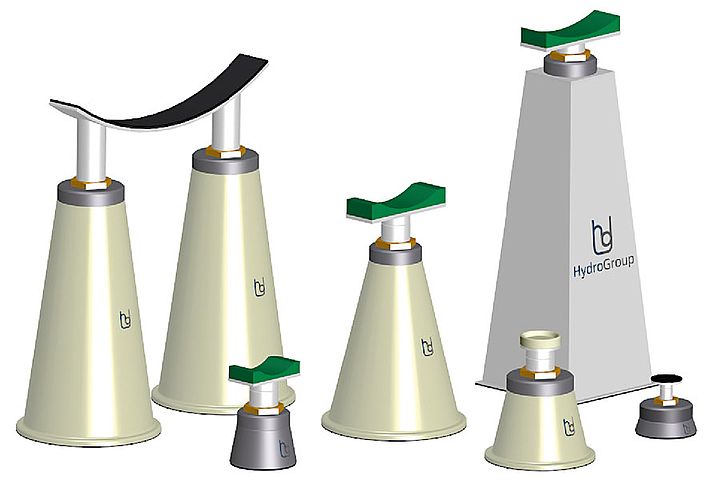

Typen
Die unterschiedlichen Typen haben unterschiedliche Grundkörper:
- RFS1 und RFS 2 mit Höhen 100 bis 225 mm, Grundkörper aus PVC ausgeführt
- RFN, RFA, RFB, RFC mit Höhen 225 bis 750 mm, Grundkörper aus Aluminiumkokillenguss
- RFE mit Höhen 750 bis 1350 mm, Grundkörper aus Edelstahl
- Sonderhöhen und Sonderausführungen, Grundkörper in Sonderkonstruktion aus Edelstahl

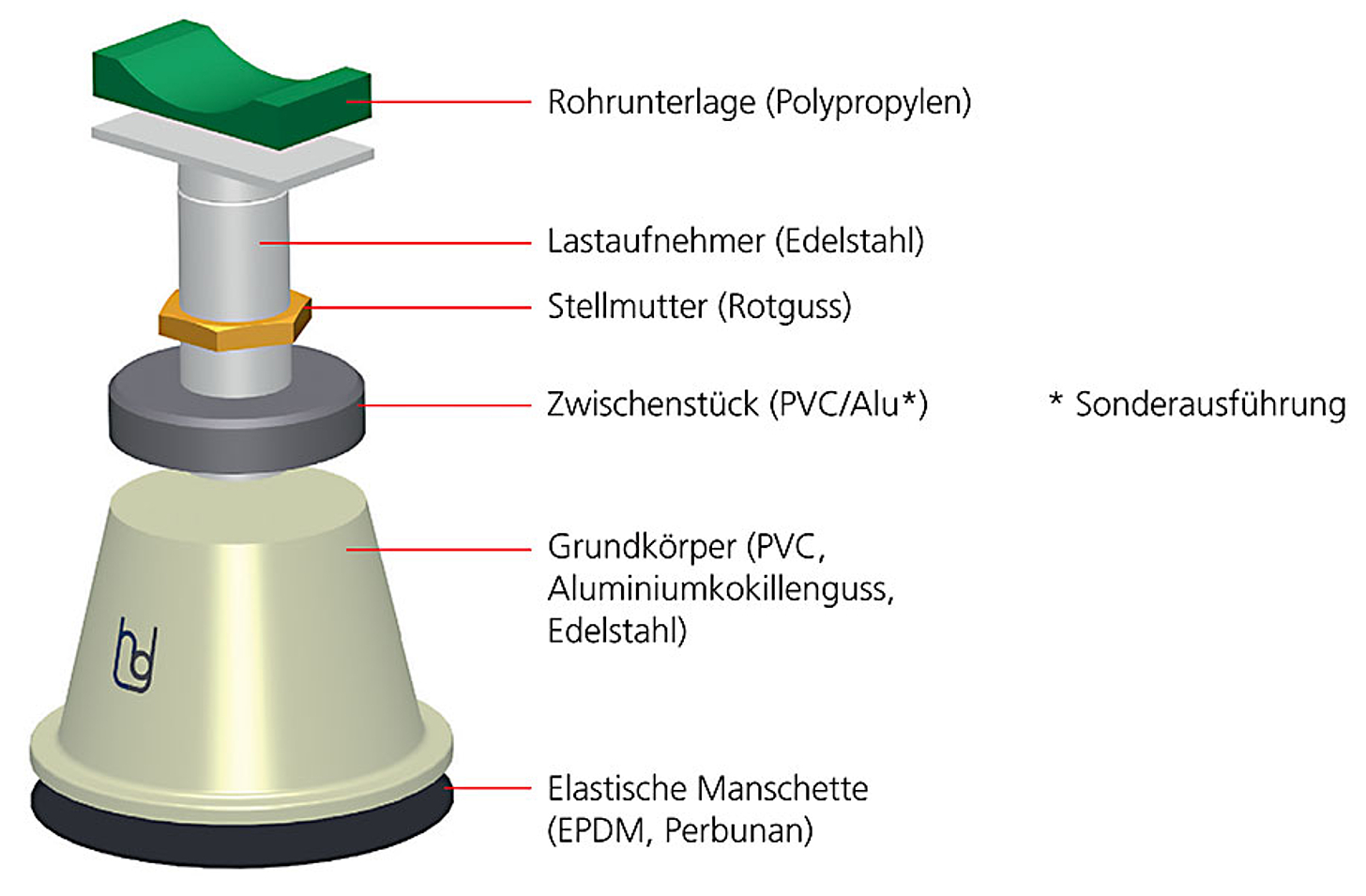

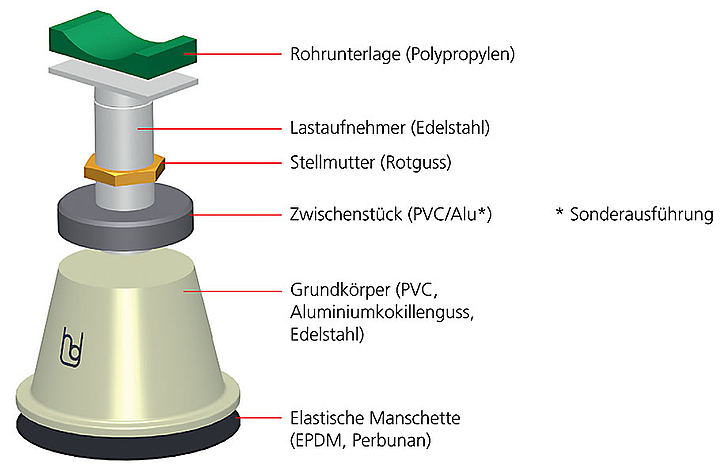

Aufbau der Rohrstützen
Rohrstützen aus PVC und Aluminium
| Typ | Höhe | Max. DN | Ausführung |
|---|---|---|---|
| RFS1 | 100-150 mm | 600 mm | UNO |
| RFS2 | 150-225 mm | 600 mm | UNO |
| RFN | 225-300 mm | 1300 mm | UNO/DUO |
| RFA | 300-450 mm | 1300 mm | UNO/DUO |
| RFB | 450-600 mm | 1300 mm | UNO/DUO |
| RFC | 600-750 mm | 1300 mm | UNO/DUO |
Rohrstützen aus Edelstahl
| Typ | Höhe | Max. DN | Ausführung |
|---|---|---|---|
| RFE I | 750-900 mm | 1300 mm | UNO/DUO |
| RFE II | 900-1050 mm | 1300 mm | UNO/DUO |
| RFE III | 1050-1200 mm | 1300 mm | UNO/DUO |
| RFE IV | 1200-1350 mm | 1300 mm | UNO/DUO |

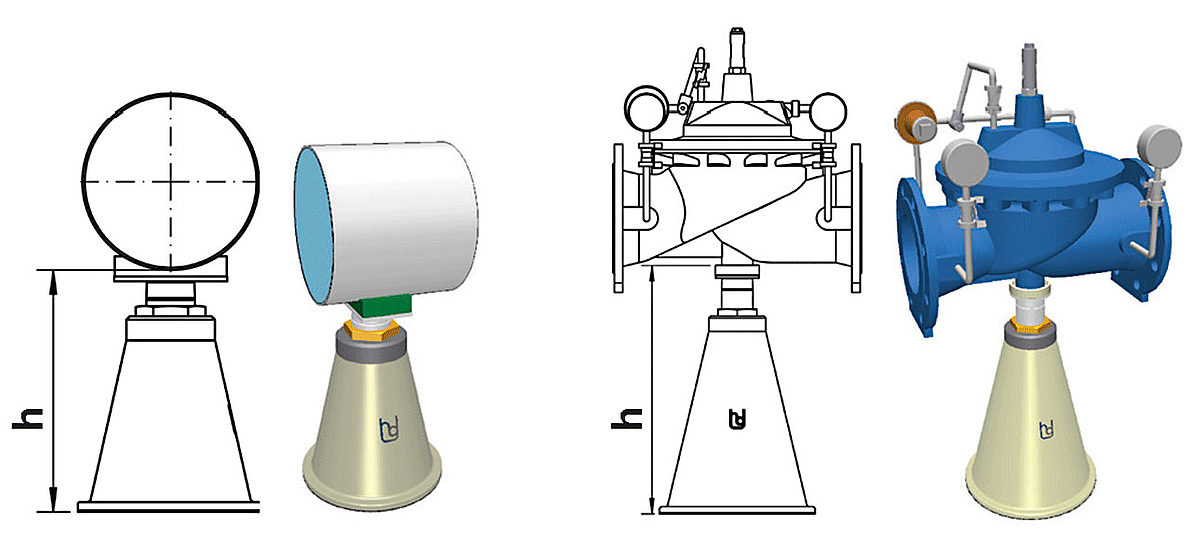

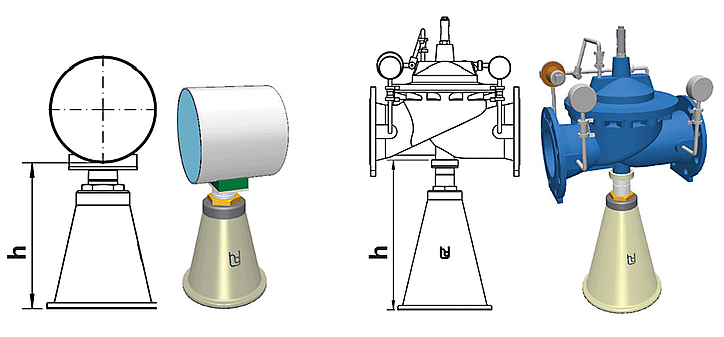

Ausführung der Rohrstützen bis DN 600 - Typ UNO
Maximale Stützlast:
DN 80 bis DN 125: 30 kN
DN 150 bis DN 600: 60 kN

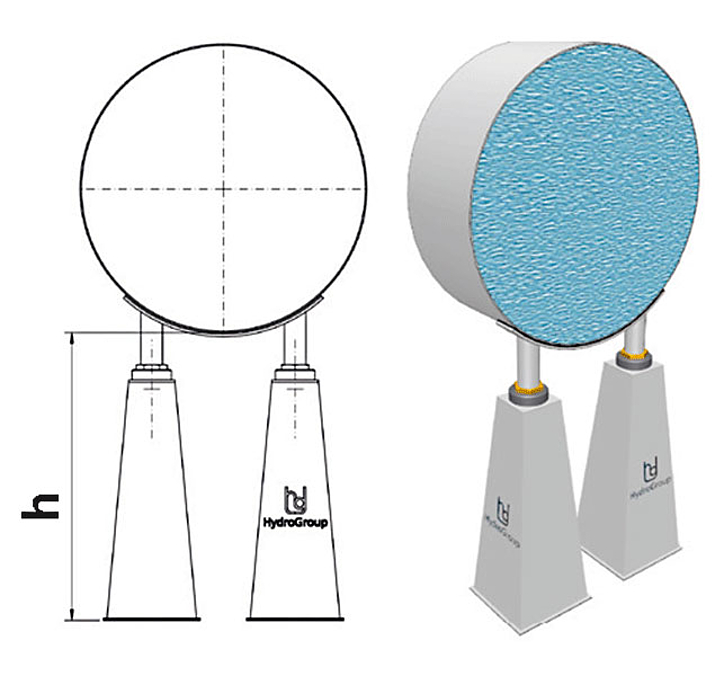

Ausführung Rohrstützen DN 700-DN 1300 - Typ DUO
Maximale Stützlast:
DN 700 bis DN 1300: 60 kN
Rohrstützen in Standardausführung Typ UNO sind bis DN 600 ab Lager lieferbar. Lieferzeiten für Rohrstützen Typ DUO und Sonderausführungen und/oder Sonderhöhen auf Anfrage.
Gerne senden wir Ihnen eine aktuelle Preisliste zu.
3D-Modelle (STEP/SAT-Dateien) finden Sie im Downloadbereich.
